使用过程中存在的问题

一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

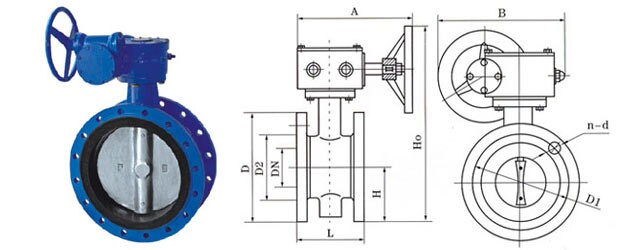

高性能软密封蝶阀，其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。

采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。

当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。

因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀。

3主要零件的材质

零件名称
 材料

阀体
 各种橡胶、聚四氟

蝶板
 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈
 球墨铸钢、铸钢、合金钢、不锈钢

阀杆
 2Cr13、不锈钢

填料
 O型圈、柔性石墨O


4材料选用和适用温度 结构形式

材料品种
 氯丁橡胶
 丁晴橡胶
 乙丙橡胶
 聚四氟乙烯
 硅橡胶
 氟橡胶

代号
 X或or J
 XA或or JA
 XB或or JB
 XC、JC或or F
 XD或or JD
 XE或or JE

耐最高温度
 82℃
 93℃
 150℃
 232℃
 250℃
 204℃

耐最低温度
 -40℃
 -40℃
 -40℃
 -268℃
 -70℃
 -23℃

适用工作温度
 ≤65℃
 ≤80℃
 ≤120℃
 ≤200℃
 ≤200℃
 ≤180℃




按结构形式分类

(1)中心密封蝶阀

(2)单偏心密封煤阀

(3)双偏心密封蝶阀

(4)三偏心密封跺阀

密封面材质

按密封面材质分类

(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

密封形式

按密封形式分类

(1)强制密封蝶阀

1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生

2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生

(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生

(3)自动密封蝶阀。密封比压由介质压力自动产生。

工作压力

按工作压力分类

(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

(2)低压蝶阀。公称压力PN<1．6MPa的蝶阀。

(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压碟阀。公称压力PN为10。0--80．0MPa的蝶阀。

(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

工作温度

按工作温度分类

(1)高温蝶阀。t>450 C的蝶阀

(2)中温碟阀。120 C

(3)常温蝶阀。一40C

(4)低温蝶阀。一100

(E)超低温蝶阀。t<一100 C的蝶阀

连接方式

按连接方式分类

(1)对夹式蝶阀

(2)法兰蝶阀

(3)支耳式蝶阀

(4)焊接式蝶阀

6特点

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，操作扭矩小，90度回转开启迅速。

3、流量特性趋直线，调节性能好。

4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

5、密封件可更换，且密封可靠达到双向密封。

6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

7、该阀可设计成法兰连接和对夹连接。

8、驱动方式可选择手动、电动或气动。

7硬、软密封的区别

硬密封蝶阀：密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).

软密封蝶阀：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵.

软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。

硬密封蝶阀使用寿命长，但是密封性相对比软密封差。
